खट्टा सेवा के लिए एएसटीएम ए516 ग्रेड 70 एनएसीई एमआर0175 स्टील प्लेट

एएसटीएम ए516 ग्रेड 70मध्यम और निम्न तापमान सेवा में दबाव पोत अनुप्रयोगों के लिए कार्बन स्टील प्लेटों के लिए एक विनिर्देश है, जो एएसटीएम इंटरनेशनल (पूर्व में अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स) द्वारा जारी किया गया है।

ग्रेड 70 एक विशिष्ट तन्य शक्ति सीमा को इंगित करता है485-620 एमपीएऔर न्यूनतम उपज शक्ति260 एमपीए (38 केएसआई).

जब खट्टा सेवा (गीला हाइड्रोजन सल्फाइड, एच₂एस वातावरण) के लिए निर्दिष्ट किया जाता है, तो एएसटीएम ए516 ग्रेड 70 स्टील प्लेटों को हाइड्रोजन प्रेरित क्रैकिंग (एचआईसी) और सल्फाइड स्ट्रेस क्रैकिंग (एसएससी) के प्रतिरोध में सुधार के लिए बढ़ी हुई स्टील की सफाई और अतिरिक्त परीक्षण आवश्यकताओं के साथ उत्पादित किया जा सकता है।

ये आवश्यकताएँ आम तौर पर इसके अनुसार लागू की जाती हैं:

• NACE MR0175 / ISO 15156 (खट्टा सेवा वातावरण के लिए सामग्री चयन)
• NACE TM0284 (HIC परीक्षण, जब निर्दिष्ट हो)
• NACE TM0177 (एसएससी परीक्षण, जब निर्दिष्ट हो)

संक्षेप में, एएसटीएम ए516 ग्रेड 70 एनएसीई एमआर0175 स्टील प्लेट एक दबाव पोत स्टील सामग्री को संदर्भित करता है जिसे हाइड्रोजन सल्फाइड (एच₂एस) वातावरण में सेवा के लिए डिज़ाइन किया गया है जहां क्रैकिंग के लिए बढ़े हुए प्रतिरोध की आवश्यकता होती है।

1. हाइड्रोजन प्रेरित क्रैकिंग (HIC)

गीले हाइड्रोजन सल्फाइड (H₂S) वातावरण में, हाइड्रोजन सल्फाइड इलेक्ट्रोकेमिकल रूप से अलग हो जाता है, जिससे परमाणु हाइड्रोजन का उत्पादन होता है। ये हाइड्रोजन परमाणु स्टील जाली में फैल जाते हैं और गैर-धात्विक समावेशन और पृथक्करण क्षेत्रों जैसे आंतरिक जाल में जमा हो जाते हैं।

जब हाइड्रोजन आणविक हाइड्रोजन में पुनर्संयोजित होता है, तो आंतरिक दबाव बनता है और स्टील प्लेट की रोलिंग दिशा के समानांतर आंतरिक दरारें बन जाती हैं। इस घटना को हाइड्रोजन प्रेरित क्रैकिंग (HIC) के रूप में जाना जाता है।

एचआईसी की प्रमुख विशेषताएं:

• बाहरी तनाव के बिना होता है
• मोटी प्लेटों के केंद्र पृथक्करण क्षेत्रों में आम है
• स्टील की सफाई और समावेशन नियंत्रण से काफी प्रभावित

2. सल्फाइड स्ट्रेस क्रैकिंग (एसएससी)

एसएससी हाइड्रोजन सहायता वाली क्रैकिंग का एक रूप है जो खट्टे वातावरण में तन्य तनाव के तहत होता है।

हाइड्रोजन स्टील में फैल जाता है और वेल्ड, नॉच और ग्रेन सीमाओं जैसे तनाव एकाग्रता क्षेत्रों में जमा हो जाता है। इससे लचीलापन कम हो जाता है और सामग्री की तन्य शक्ति के नीचे तनाव के स्तर पर भंगुर फ्रैक्चर हो जाता है।

SSC आम तौर पर होता है:

• वेल्ड ताप-प्रभावित क्षेत्र (HAZ)
• उच्च कठोरता वाले क्षेत्र
• उच्च अवशिष्ट तनाव वाले क्षेत्र

क्या आप अपने उपकरण में एचआईसी/एसएससी जोखिमों के बारे में चिंतित हैं?

GNEE स्टील की A516 Gr.70 NACE MR0175 प्लेटें NACE TM0284 और TM0177 के अनुसार पूरी तरह से परीक्षण की जाती हैं।

परीक्षण रिपोर्ट के लिए जांच भेजें

मानक एएसटीएम ए516 ग्रेड 70 और खट्टा सेवा (एनएसीई-उन्मुख) सामग्री के बीच अंतर उन्नत इस्पात निर्माण प्रथाओं और अतिरिक्त परीक्षण आवश्यकताओं में निहित है।

नोट: NACE MR0175 / ISO 15156 खट्टा H₂S सेवा के लिए सामग्री चयन नियम, रासायनिक सीमा, कठोरता नियंत्रण और स्वीकृति मानदंड निर्दिष्ट करता है; यह एक स्वतंत्र उत्पाद प्रमाणन चिह्न नहीं है.

एएसटीएम ए516 ग्रेड 70 रासायनिक संरचना सीमा मोटाई के अनुसार भिन्न होती है। खट्टा सेवा अनुप्रयोगों के लिए, कठोर इस्पात निर्माण नियंत्रण आम तौर पर लागू होते हैं।

सीआर, नी, मो, वी जैसे अवशिष्ट तत्व स्टील निर्माण अभ्यास के आधार पर मौजूद हो सकते हैं लेकिन एएसटीएम ए516 में निर्दिष्ट नहीं हैं।

अतिरिक्त परीक्षण (जब निर्दिष्ट हो)

• एचआईसी टेस्ट: एनएसीई टीएम0284
• एसएससी टेस्ट: NACE TM0177
• प्रभाव परीक्षण: एएसटीएम ए20 अनुपूरक आवश्यकताओं के अनुसार
• अल्ट्रासोनिक परीक्षण: ASTM A578 / EN 10160

स्वच्छ स्टील प्रगलन के साथ अल्ट्रा - कम सल्फर और फॉस्फोरस

एनएसीई - ग्रेड स्टील प्लेटें ईएएफ (इलेक्ट्रिक आर्क फर्नेस) + एलएफ (लैडल फर्नेस रिफाइनिंग) + वीडी (वैक्यूम डीगैसिंग) से युक्त दोहरी वैक्यूम गलाने की प्रक्रिया को अपनाती हैं, जो स्टील में हाइड्रोजन सामग्री को 1.3 पीपीएम से कम या उसके बराबर तक सीमित करती है। इस बीच, कैल्शियम उपचार को 1.8 से 2.5 के सीए/एस अनुपात के साथ लागू किया जाता है, जो सल्फाइड समावेशन को हानिकारक पट्टी के आकार के एमएनएस समावेशन के बजाय गोलाकार सीएएस समावेशन में संशोधित करता है। यह प्रक्रिया मूल रूप से एचआईसी दरारों के आरंभिक स्रोत को समाप्त कर देती है।

सख्त कठोरता नियंत्रण

NACE MR0175 मानक कार्बन स्टील के लिए अनिवार्य कठोरता आवश्यकताओं को लागू करता है: बेस मेटल, वेल्ड मेटल और गर्मी से प्रभावित क्षेत्र की कठोरता 22 HRC से अधिक नहीं होनी चाहिए। (237 एचबीडब्ल्यू या 248 एचवी10 के बराबर)। वितरित A516 Gr.70 NACE स्टील प्लेटों की कठोरता 200 HBW से कम या उसके बराबर पर नियंत्रित की जाती है, जो इस ऊपरी सीमा से काफी नीचे है। कम कठोरता सल्फाइड स्ट्रेस क्रैकिंग (एसएससी) के प्रति कम संवेदनशीलता से मेल खाती है।

अनुकूलित माइक्रोस्ट्रक्चर

सामान्यीकरण उपचार स्टील प्लेट को एक समान रूप से परिष्कृत फेराइट {{0}पियरलाइट माइक्रोस्ट्रक्चर बनाने में सक्षम बनाता है। अनाज का आकार एएसटीएम नंबर 7 या महीन होना आवश्यक है (अनाज का व्यास 30 माइक्रोमीटर से कम या उसके बराबर), बैंडेड संरचना ग्रेड 1.5 के भीतर नियंत्रित होता है, और केंद्रीय पृथक्करण सूचकांक 1.05 से अधिक नहीं होता है। सजातीय और बारीक सूक्ष्म संरचना हाइड्रोजन संचय और दरार प्रसार को प्रभावी ढंग से रोकती है।

गारंटीकृत वेल्डेबिलिटी

कार्बन समतुल्य (सीई) 0.45% से कम या उसके बराबर तक सीमित है, जो स्टील को उच्च ताप इनपुट वेल्डिंग के लिए उपयुक्त बनाता है। 120 डिग्री के न्यूनतम प्रीहीट तापमान और 600~625 डिग्री पर वेल्ड के बाद के ताप उपचार जैसे कड़े वेल्डिंग प्रक्रिया नियंत्रणों के संयोजन में, वेल्ड सीम की कठोरता और गर्मी से प्रभावित क्षेत्र पूरी तरह से एनएसीई विनिर्देशों का अनुपालन कर सकते हैं।

आपके प्रोजेक्ट के लिए सॉर सर्विस स्टील प्लेट की आवश्यकता है?GNEE स्टील HIC+SSC दोहरे प्रमाणीकरण के साथ A516 Gr.70 NACE की आपूर्ति करता है।

अभी त्वरित उद्धरण प्राप्त करें

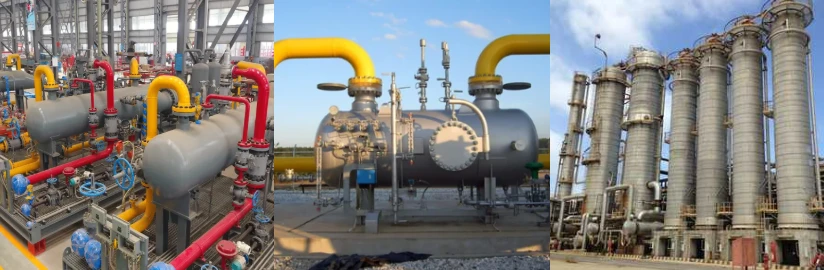

एएसटीएम ए516 जीआर.70 एनएसीई स्टील प्लेट मुख्य रूप से विनिर्माण के लिए उपयोग की जाती हैंगीले हाइड्रोजन सल्फाइड सेवा शर्तों के तहत चलने वाले दबाव वाहिकाओं।

यह सामग्री दबाव उपकरणों की एक विस्तृत श्रृंखला पर लागू होती है, जिसमें तेल शोधन और रासायनिक प्रक्रियाओं के लिए टावर, प्राकृतिक गैस उपचार के लिए पृथक्करण ड्रम, तेल और गैस एकत्रीकरण और परिवहन के लिए स्लग कैचर, कोयला रसायन उद्योग में एसिड गैस रिकवरी इकाइयां, साथ ही अपतटीय प्लेटफार्मों पर दबाव - असर सुविधाएं शामिल हैं। उपकरण के ये सभी टुकड़े दबाव वाहिकाओं की श्रेणी में आते हैं, जिनमें सामान्य परिचालन विशेषताएं होती हैं: प्रक्रिया मीडिया में निहित हाइड्रोजन सल्फाइड, उच्च कामकाजी दबाव, और उपकरण विफलता की स्थिति में गंभीर परिणाम।

जीएनईई स्टील द्वारा आपूर्ति की गई ए516 जीआर.70 एनएसीई स्टील प्लेटें उपरोक्त दबाव वाहिकाओं के लिए कस्टम इंजीनियर की गई हैं, जो कच्चे माल के चरण से एनएसीई एमआर0175 / आईएसओ 15156 में निर्दिष्ट कठोर सल्फर प्रतिरोध आवश्यकताओं का अनुपालन करती हैं। आपको केवल दबाव वाहिकाओं के लिए सल्फर प्रतिरोधी स्टील प्लेटों की अपनी मांग निर्दिष्ट करने की आवश्यकता है, और हम आपके प्रोजेक्ट मानकों के अनुरूप प्रमाणित दस्तावेजों का एक पूरा सेट प्रदान करेंगे, बिना आपको विस्तृत उपकरण प्रकारों को एक-एक करके सूचीबद्ध करने की आवश्यकता के।

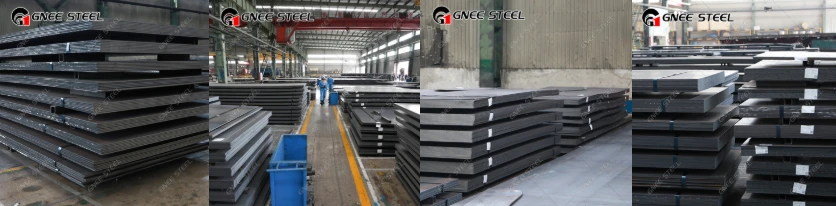

जीएनईई इस्पात आपूर्ति विशिष्टताएँ

जीएनईई स्टील वैकल्पिक अनुपूरक तकनीकी आवश्यकताएँ

जीएनईई इस्पात प्रसंस्करण और सहायक सेवाएँ

जीएनईई स्टील पूरी तरह से सहायक प्रसंस्करण सेवाएं प्रदान करता है, जिसमें स्टील प्लेट काटने से लेकर निर्माण और पूर्व-उपचार तक, सामग्री की आपूर्ति से लेकर अर्ध-तैयार उत्पाद वितरण तक का विस्तार शामिल है, जो आपको माध्यमिक प्रसंस्करण समय और खरीद प्रबंधन लागत बचाने में मदद करता है।

सीएनसी लौ और प्लाज्मा काटना

ड्राइंग आवश्यकताओं के अनुसार विशेष आकार के हिस्सों, घुमावदार प्लेटों और रिंग घटकों की सटीक ब्लैंकिंग का एहसास करने के लिए उच्च परिशुद्धता वाले सीएनसी कटिंग उपकरण को अपनाया जाता है। काटने वाली सतहों की समतलता दबाव पोत निर्माण मानकों को पूरा करती है, जिसमें मशीनिंग भत्ता आरक्षित या शुद्ध -आकार की डिलीवरी उपलब्ध है।

50 मिमी से अधिक मोटी प्लेटों के लिए, कोल्ड कटिंग दरारों को प्रभावी ढंग से रोकने और गर्मी प्रभावित क्षेत्र में कठोर परतों से बचने के लिए फ्लेम कटिंग से पहले प्रीहीटिंग लागू की जाएगी।

बेवल मशीनिंग

वेल्डिंग प्रक्रियाओं की आवश्यकता के अनुसार V-प्रकार, स्वचालित बेवेलर्स या गैन्ट्री एज मिलिंग मशीनों द्वारा संसाधित, बेवल कोण (सामान्य रूप से 30 डिग्री ~ 37.5 डिग्री), जड़ चेहरे का आकार (1 ~ 3 मिमी) और सतह खुरदरापन को चित्र के अनुसार सटीक रूप से नियंत्रित किया जा सकता है। मशीनीकृत बेवल सतह चिकनी, गड़गड़ाहट मुक्त और तेल मुक्त है, जो आगमन पर सीधे असेंबली और वेल्डिंग को सक्षम बनाती है।

सिलेंडरों के लिए प्लेट रोलिंग

सिलिंडर बनाने के लिए हेवी ड्यूटी प्लेट रोलिंग मशीनों से सुसज्जित। कोल्ड रोलिंग और हॉट रोलिंग दोनों प्रक्रियाएं उपलब्ध हैं: कम रोलिंग कठिनाई वाली पतली प्लेटों या सिलेंडरों के लिए कोल्ड फॉर्मिंग को अपनाया जाता है; कड़ाई से नियंत्रित हीटिंग तापमान के साथ हॉट रोलिंग को मोटे या उच्च शक्ति वाले स्टील सिलेंडरों पर लागू किया जाता है, इसके बाद सामग्री के गुणों को बहाल करने के लिए सामान्यीकरण या तड़का लगाया जाता है। रोलिंग सटीकता (अंडाकारता, मिसलिग्न्मेंट) दबाव पोत सिलेंडरों के लिए असेंबली विनिर्देशों का अनुपालन करती है।

प्री-ब्लास्टिंग डीरस्टिंग और शॉप प्राइमर कोटिंग

निरंतर शॉट ब्लास्टिंग मशीनों का उपयोग स्टील प्लेट सतहों से मिल स्केल और जंग को हटाने के लिए Sa2.5 के करीब {{1}सफेद ग्रेड तक किया जाता है, जिसकी सतह खुरदरापन 40 माइक्रोमीटर से 75 माइक्रोमीटर तक होती है। भंडारण, परिवहन और निर्माण के दौरान पुनः जंग लगने से प्रभावी ढंग से रोकने के लिए 15 ~ 25 माइक्रोन की सूखी फिल्म मोटाई के साथ अकार्बनिक जिंक सिलिकेट शॉप प्राइमर को धूल हटाने के 4 घंटे के भीतर छिड़का जाना चाहिए। प्राइमर कोटिंग बाद की वेल्डिंग में हस्तक्षेप नहीं करेगी और वेल्डिंग से पहले इसे आसानी से हटाया जा सकता है।

क्या आप अपने खट्टा सेवा दबाव पोत के लिए A516 Gr.70 NACE प्लेट खोज रहे हैं?

जीएनईई स्टील पूर्ण ट्रैसेबिलिटी, एचआईसी+एसएससी प्रमाणन और लचीली प्रसंस्करण सेवाएं प्रदान करता है। हमें अपना विनिर्देशन अनुरोध भेजें - हम डेटा शीट और उद्धरण के साथ तुरंत उत्तर देंगे।

एक उद्धरण का अनुरोध करें

मानक निर्यात पैकेजिंग: स्टील प्लेटों को स्टील स्ट्रिप्स के साथ बंडल किया जाता है और आसान लोडिंग और अनलोडिंग के लिए नीचे स्लीपर द्वारा समर्थित किया जाता है। समुद्री माल ढुलाई के लिए, लंबी दूरी के समुद्री परिवहन के दौरान कोई विरूपण न होने की गारंटी के लिए स्टील फ्रेम या लकड़ी के बक्से को अपनाया जाता है।

नमीरोधी सुरक्षा: समुद्री जल नमक स्प्रे के कारण होने वाले क्षरण से प्रभावी ढंग से बचने के लिए प्लेट की सतह को जलरोधी तिरपाल या प्लास्टिक फिल्म से ढक दिया जाता है।

अक्सर पूछे जाने वाले प्रश्न

एएसटीएम ए516 ग्रेड 70 और ए516 ग्रेड 70 एचआईसी के बीच क्या अंतर है?

मानक एएसटीएम ए516 ग्रेड 70 सामान्य दबाव पोत अनुप्रयोगों के लिए है, जबकि एचआईसी संस्करण क्लीनर स्टील निर्माण प्रथाओं, कम सल्फर सामग्री, वैक्यूम डीगैसिंग और खट्टा सेवा स्थितियों के लिए एचआईसी परीक्षण के साथ तैयार किया गया है।

क्या एएसटीएम ए516 ग्रेड 70 एचआईसी एनएसीई एमआर0175 के अनुरूप है?

स्टील प्लेट स्वयं ASTM A516/A516M के लिए निर्मित होती है। जब खट्टा सेवा के लिए ऑर्डर किया जाता है, तो इसे क्रेता द्वारा निर्दिष्ट एचआईसी परीक्षण आवश्यकताओं के साथ एनएसीई एमआर0175 / आईएसओ 15156 की सामग्री आवश्यकताओं को पूरा करने के लिए आपूर्ति की जा सकती है।
