मेटलर्जिकली बॉन्डेड समाधानों के अग्रणी प्रदाता के रूप में, हम पेशकश करते हैंए516 जीआर.70 + 304 क्लैड स्टील प्लेटेंसंरचनात्मक दबाव और आक्रामक संक्षारण की दोहरी चुनौतियों के लिए -लागत{{1}कुशल, उच्च-प्रदर्शन उत्तर।
जीएनईई रोल {{0}बॉन्डेड क्लैड प्लेटों की दुनिया की अग्रणी निर्माता है। हम एक ही स्रोत से क्लैड प्लेटें, क्लैड हेड्स और क्लैड कोन पेश करते हैं। रोल बॉन्डिंग में कई दशकों के अनुभव वाले निर्माता के रूप में, हम लाइनपाइप, प्रेशर वेसल और उपकरण उद्योग में आपके विश्वसनीय भागीदार हैं। हम अपने ग्राहकों को समझते हैं, उन्हें आवश्यक गुणवत्ता प्रदान करते हैं और हमारे पास रोल {{4}बॉन्डेड क्लैड प्लेट्स का उत्पादन करने की बड़ी क्षमता है। ये प्लेटें आगे की प्रक्रिया के दौरान विनिर्माण और लागत लाभ प्रदान करती हैं।
तकनीकी संरचना एवं संरचना
आधार सामग्री: एएसटीएम ए516 ग्रेड 70
मध्यम- और निम्न तापमान वाले दबाव वाले जहाजों के लिए एक मानक। यह उच्च दबाव भार को झेलने के लिए आवश्यक उपज शक्ति, तन्य शक्ति और पायदान कठोरता प्रदान करता है।
क्लैडिंग सामग्री: AISI 304 स्टेनलेस स्टील
उद्योग मानक "18/8" स्टेनलेस स्टील कार्बनिक और अकार्बनिक एसिड, ऑक्सीकरण और वायुमंडलीय जंग के खिलाफ एक विश्वसनीय सुरक्षात्मक बाधा प्रदान करता है।
परिभाषा
»दो या दो से अधिक परतों का धातुकर्म से बंधा हुआ मिश्रण
»हॉट रोलिंग के दौरान उच्च तापमान और उच्च दबाव से बंधन बनता है
» एक विशिष्ट संयोजन आवरण सामग्री के रूप में एक पतली संक्षारण प्रतिरोधी मिश्र धातु (सीआरए) और आधार सामग्री के रूप में मोटी कार्बन स्टील है
A516Gr70+304 क्लैड स्टील प्लेट रासायनिक संरचना और यांत्रिक संपत्ति
|
एएसटीएम ए516 ग्रेड 70 रासायनिक संरचना |
|||||
|
श्रेणी |
तत्व अधिकतम (%) |
||||
|
C |
सी |
एम.एन. |
P |
S |
|
|
एएसटीएम ए516 ग्रेड 70 |
|||||
|
मोटा<12.5mm |
0.27 अधिकतम |
0.15–0.40 |
0.85–1.20 |
0.035 |
0.035 |
|
मोटा12.5-50मिमी |
0.27 अधिकतम |
0.15–0.40 |
0.85–1.20 |
0.035 |
0.035 |
|
मोटा50-100मिमी |
0.27 अधिकतम |
0.15–0.40 |
0.85–1.20 |
0.035 |
0.035 |
|
मोटा100-200मिमी |
0.27 अधिकतम |
0.15–0.40 |
0.85–1.20 |
0.035 |
0.035 |
|
Thick>200 मिमी |
0.27 अधिकतम |
0.15–0.40 |
0.85–1.20 |
0.035 |
0.035 |
|
तत्व |
प्रतिशत (%) |
|
कार्बन (सी) |
0.27 अधिकतम |
|
मैंगनीज (एमएन) |
0.85–1.20 |
|
फास्फोरस (पी) |
0.035 अधिकतम |
|
सल्फर (एस) |
0.035 अधिकतम |
|
सिलिकॉन (Si) |
0.15–0.40 |
|
निकेल (नी) |
0.40 अधिकतम (वैकल्पिक) |
|
क्रोमियम (Cr) |
0.30 अधिकतम (वैकल्पिक) |
|
मोलिब्डेनम (मो) |
0.08 अधिकतम (वैकल्पिक) |
|
श्रेणी |
एएसटीएम ए516 ग्रेड 70यांत्रिक संपत्ति |
|||
|
मोटाई |
उपज |
लचीला |
बढ़ाव |
|
|
एएसटीएम ए516 ग्रेड 70 |
मिमी |
मिन एमपीए |
एमपीए |
न्यूनतम % |
|
6-40 |
260 |
485-620 |
21% |
|
|
40-100 |
260 |
485-620 |
17% |
|
| श्रेणी |
C
|
एम.एन. |
P
|
S
|
सी |
करोड़ |
नी | एमओ | नी |
कूपर
|
| 304(S30400) | 0.07 | 2.0 | 0.045 | 0.030 | 0.75 | 17.5-19.5 | 8.0-10.5 | - | 0.10 | - |
| श्रेणी |
नम्य होने की क्षमता (एन/मिमी2), मि |
तन्यता ताकत (एन/मिमी2), न्यूनतम |
बढ़ाव 2 इंच (50मिमी), %, न्यूनतम |
|
ठंडा मोड़ | ||||||
|
ऑस्टेनिटिक (क्रोमियम-निकल) (क्रोमियम-मैंगनीज-निकल) |
|||||||||||
| 304(S30400) |
|
|
40 |
|
आवश्यक नहीं | ||||||
A516Gr70+304 क्लैड स्टील प्लेट अनुप्रयोग
रोल {{0}बॉन्ड क्लैड प्लेटों के लिए विश्वसनीय भागीदार के रूप में, हमारे आवेदन के विशिष्ट क्षेत्र तेल और गैस उत्पादन, रिफाइनरी, पेट्रोकेमिकल और रासायनिक उद्योग के साथ-साथ ग्रिप गैस डिसल्फराइजेशन संयंत्र और बिजली संयंत्र हैं।
तेल और गैस उत्पादन
»क्लैड फ्लोलाइन्स» कैटेनरी राइजर पाइप्स» स्लग कैचर
रिफाइनरियां, पेट्रोकेमिकल और रसायन उद्योग
» फ्रैक्शनेटर्स» वैक्यूम टावर्स» कोक ड्रम» प्रोसेस पाइप्स» कॉलम्स» प्रेशर वेसल» रिएक्टर्स» वॉशर» हीट एक्सचेंजर्स
फ्लू गैस डिसल्फराइजेशन संयंत्र
»फ़्लू गैस चैनल» चिमनी» फ़्लू गैस स्क्रबर
बिजली संयंत्रों
»संचायक टैंक» अन्य अनुप्रयोग
बर्फ तोड़ने वाले जहाज़
»जहाज के पतवार
हमारे रोल {{0}बॉन्डेड प्लेट्स और हेड्स का उपयोग रासायनिक उपकरण इंजीनियरिंग और रिफाइनरियों, तेल और गैस उद्योग, तेल रेत प्रसंस्करण (कोक ड्रम) और खाद्य उद्योग में किया जाता है। क्लैड प्लेटों का उपयोग समुद्री जल अलवणीकरण और ग्रिप गैस डिसल्फराइजेशन प्रणालियों में किया जाता है।
पुल निर्माण जैसे प्राकृतिक वातावरण में व्यापक रूप से उपयोग की जाने वाली, रोल {{0}बॉन्डेड क्लैड प्लेटें उच्च सौंदर्य अपील और महत्वपूर्ण रूप से कम रखरखाव और सर्विसिंग लागत सहित उत्कृष्ट गुण प्रदान करती हैं, जो उन्हें टिकाऊ और मांग वाली संरचनाओं के लिए आदर्श विकल्प बनाती हैं।
खाद्य उद्योग को भी हमारे समाधानों से लाभ होता है: स्टेनलेस स्टील क्लैडिंग उच्चतम स्वच्छता मानकों को पूरा करती है, जबकि कार्बन स्टील कोर तेजी से हीटिंग और कुशल गर्मी हस्तांतरण को सक्षम बनाता है।
रोलबॉन्डेड क्लैड प्लेट्स के लाभ
ठोस संक्षारण प्रतिरोधी मिश्र धातु (सीआरए) प्लेटों की तुलना में लाभ:
» सामग्री की लागत में कमी » दीवार की मोटाई में कमी के कारण कम वजन
»बड़े आयामों के कारण वेल्ड की लंबाई में कमी
» भराव धातु की कम लागत
»बेहतर ताप चालकता
विस्फोटक आवरण की तुलना में लाभ:
»उच्च बॉन्डिंग गुणवत्ता
»बड़े आयामों के कारण वेल्ड की लंबाई में कमी
»पतली आवरण वाली सामग्री का उपयोग संभव है
» चौड़ी प्लेटों के आवरण में कोई वेल्ड नहीं
ओवरले वेल्डिंग की तुलना में लाभ:
»सतह की गुणवत्ता में सुधार
» आधार सामग्री से कोई पतलापन नहीं
»समान रासायनिक संरचना
क्लैड लाइनपाइप प्लेटें
हम विश्व में रोल {{0}बॉन्डेड क्लैड लाइनपाइप प्लेट्स के सबसे बड़े उत्पादक हैं। रोल{{2}बॉन्डेड क्लैड प्लेट्स का उपयोग क्लैड लाइनपाइप के निर्माण के लिए किया जाता है।
खट्टी गैस के प्रति उच्चतम प्रतिरोध
रोल -बॉन्डेड क्लैड प्लेटों का उपयोग क्लैड लाइनपाइप के निर्माण के लिए किया जाता है। तेल और गैस के परिवहन के लिए उपयोग की जाने वाली लाइनपाइप में होने वाली खट्टी गैसें अत्यधिक संक्षारक होती हैं।
केवल उच्चतम मिश्र धातु सामग्री ही इस आक्रामक माध्यम का सामना करने में सक्षम हैं।
संक्षारण प्रतिरोधी क्लैडिंग के साथ हमारी रोल {{0}बंधित क्लैड लाइनपाइप प्लेटें इन चरम आवश्यकताओं को पूरा करती हैं। हम दुनिया में रोल{{3}बॉन्डेड क्लैड लाइनपाइप प्लेटों के सबसे बड़े उत्पादक हैं।
टीएमसीपी और सुरक्षात्मक आवरण
हम थर्मोमैकेनिकल रूप से रोल्ड और त्वरित कूल्ड (टीएमसीपी) क्लैड प्लेटें प्रदान करते हैं। यह इन-लाइन प्रक्रिया आधार सामग्री की सर्वोत्तम वेल्डेबिलिटी के साथ मिलकर उच्च शक्ति और उत्कृष्ट क्रूरता की ओर ले जाती है और सुरक्षात्मक आवरण के अत्यधिक संक्षारण प्रतिरोध को बनाए रखती है।
क्लैडिंग के रूप में निकल आधारित मिश्र धातु 825 या 625 के साथ एक विशिष्ट सामग्री संयोजन X65 है।
धातुकर्म बंधन
हमारे पाइप साझेदार इन क्लैड प्लेटों को धातुकर्म से जुड़े क्लैड लाइनपाइप में संसाधित करते हैं। क्लैड लाइनपाइप की धातु संबंधी बॉन्डिंग उच्चतम यांत्रिक तनाव और गतिशील भार का सामना करती है, जिससे पाइप विशेष रूप से अत्यधिक संक्षारक परिस्थितियों में गहरे समुद्र में अनुप्रयोगों के लिए उपयुक्त हो जाते हैं।
रीलिंग और राइजर पाइप
बोर्ड वेल्डिंग की तुलना में पाइपलाइनों की कुशल रीलिंग लागत
» राइजर, मोड़ और फिटिंग के लिए रोल {{0}बॉन्डेड क्लैड प्लेटें
»संपीड़न शक्ति की उच्चतम डिग्री के लिए मेटलर्जिकली बॉन्डेड क्लैड प्लेटों के उत्कृष्ट गुण
डिलीवरी की स्थिति
क्लैड पाइपों के लिए उपयोग की जाने वाली क्लैड प्लेटों की पारंपरिक वितरण स्थिति को बुझाया और तड़का लगाया जाता है। हम थर्मोमैकेनिकल रूप से रोल्ड और त्वरित कूल्ड (टीएमसीपी) क्लैड प्लेटें भी प्रदान कर सकते हैं। इस ऑनलाइन प्रसंस्करण से आधार सामग्री की सर्वोत्तम वेल्डेबिलिटी के साथ उच्च शक्ति और उत्कृष्ट कठोरता मिलती है और क्लैड सामग्री के संक्षारण गुणों को उचित रूप से बनाए रखा जाता है।
पहने हुए सिर और शंकु
हम घर में रोल {{0}बॉन्डेड क्लैड प्लेटों से क्लैड हेड और क्लैड शंकु का उत्पादन करते हैं। हम एक ही स्रोत से दबाव पोत निर्माण के लिए शेल प्लेट, हेड और शंकु की आपूर्ति करते हैं।
प्लेटें, शीर्ष और शंकु एक ही स्रोत से
हमारे ग्राहकों के लिए लाभ
»प्रसंस्करण में लाभ, विशेष रूप से वेल्डिंग के संबंध में जब शेल प्लेटों और सिरों के लिए एक ही स्टील का उपयोग किया जाता है
»एक अनुसंधान और गुणवत्ता विभाग से तकनीकी सहायता और समन्वय
»एक ही स्रोत से शेल प्लेटों और हेड्स का समन्वित उत्पादन और वितरण
»हमारे ग्राहकों के लिए लागत में कमी
आवरण
हम क्लैड हेड और कोन के लिए क्लैडिंग सामग्री के रूप में फेरिटिक और ऑस्टेनिटिक स्टेनलेस स्टील्स (सीआर, सीआरएनआई, सीआरएनआईएमओ), निकल और निकेल आधारित मिश्र धातु, तांबा और तांबा {{1}निकल - मिश्र धातु प्रदान करते हैं।
उत्पाद और आयाम
| प्रकार | विनिर्देश | |
|---|---|---|
 |
एकल-टुकड़ा सिर (दबाया हुआ) | व्यास: अधिकतम. 3,700 मिमी*मोटाई: अधिकतम. 160 मिमी |
 |
सिंगल-पीस हेड्स (फ़्लैन्ज्ड) | व्यास: अधिकतम. 6,500 मिमी*मोटाई: अधिकतम. 65 मिमी*3,400 से - 6,500 मिमी एक वेल्ड सीम के साथ |
 |
बहु-टुकड़ा सिर (दबाए गए) | व्यास: अधिकतम. 12,000 मिमीमोटाई: अधिकतम. 120 मिमी |
 |
बहु-टुकड़ा शंकु (दबाया हुआ) | व्यास: अधिकतम. 12,000 मिमीमोटाई: अधिकतम. 120 मिमी |
|
» बेल्ट ग्राइंडिंग या ग्लास -पहने सतह की बीड ब्लास्टिंग »वेल्डिंग के लिए किनारे की तैयारी »सामग्री आवश्यकताओं के अनुरूप ताप उपचार; 6,500 मिमी व्यास तक पानी शमन |
||
पहने हुए स्टील प्लेट की गुणवत्ता
रोल्ड क्लैड प्लेटों की उच्च गुणवत्ता आधार सामग्री के यांत्रिक गुणों पर आधारित होती है, जो क्लैडिंग सामग्री के संक्षारण प्रतिरोध के साथ सर्वोत्तम रूप से संयुक्त होती है। हमारी सामग्री सामग्री संयोजन और प्लेट की मोटाई के आधार पर आधार सामग्री में उच्चतम क्रूरता गुणों (उदाहरण के लिए ड्रॉप वेट टियर टेस्ट, चार्पी इम्पैक्ट टेस्ट और सीटीओडी टेस्ट) और यहां तक कि एचआईसी गुणों को पूरा करती है। एक उत्तम सतह फिनिश इस उच्च {{5}अंत उत्पाद को पूरा करती है।

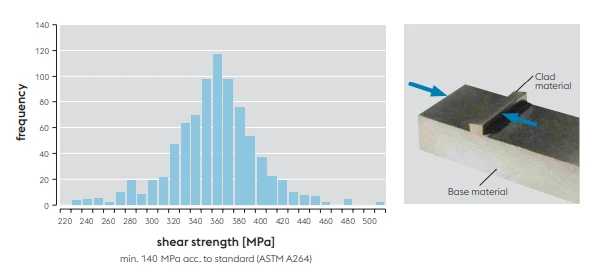

बांड की गुणवत्ता
बेस और क्लैड सामग्री के बीच धातुकर्म बंधन गर्म रोलिंग प्रक्रिया के दौरान उच्च तापमान पर उच्च दबाव द्वारा बनाया जाता है। बंधन अविभाज्य है और एएसटीएम द्वारा आवश्यक 140 एमपीए की न्यूनतम कतरनी ताकत से कहीं अधिक है।
संक्षारण प्रतिरोध क्लैड सामग्री का संक्षारण प्रतिरोध ठोस सामग्री के बराबर होता है।
उष्मा उपचार
रासायनिक संरचना के आधार पर, आधार सामग्री के यांत्रिक तकनीकी गुणों के साथ-साथ क्लैड सामग्री के संक्षारण गुणों को उचित उत्पादन मार्ग और गर्मी उपचार का चयन करके समायोजित किया जाता है।
»जैसा कि सिम्युलेटेड हीट ट्रीटमेंट के साथ रोल किया गया है
» सामान्यीकृत रोल्ड» सामान्यीकृत (भट्ठी)
»सामान्यीकृत और संयमित
" क्वेंच्ड और टेम्पर्ड
»थर्मोमैकेनिकल रूप से लुढ़का हुआ और त्वरित ठंडा (टीएमसीपी)
सतही समापन
आधार सामग्री की सतह आमतौर पर "लुढ़का हुआ" या शॉट ब्लास्टेड होती है। आवरण सामग्री की सतह को आमतौर पर 80 के दाने के आकार के साथ पीसा जाता है। अन्य अनाज के आकार अनुरोध पर उपलब्ध हैं। ग्राहक द्वारा क्लैड सतह के किसी भी अतिरिक्त भविष्य के सतह उपचार (उदाहरण के लिए बारीक पीसना) का संकेत दिया जाना चाहिए।
खुरदरापन के लिए संदर्भ मान
» क्लैड सामग्री: फेरिटिक और ऑस्टेनिटिक स्टेनलेस स्टील, निकल आधारित मिश्र धातु
| वस्तु | कीमत |
|---|---|
| अनाज आकार | 80 |
| खुरदरापन की गहराई μm में आरटी | < 40 |
| माध्य खुरदरापन रा μm में | < 4.5 |
»आवरण सामग्री: तांबा और तांबा मिश्र धातु, निकल
तांबे और तांबे की मिश्रधातुओं के साथ-साथ निकल से ढकी प्लेटों को 120 के दाने के आकार के साथ पीसा जाता है।
क्लैड स्टील प्लेट प्रक्रिया
DIMENSIONS
आवरण सामग्री के प्रकार के आधार पर हम विभिन्न आयाम प्रदान कर सकते हैं। मुख्य रूप से उपयोग की जाने वाली क्लैड सामग्री में फेरिटिक और ऑस्टेनिटिक स्टेनलेस स्टील, निकल और निकल आधारित मिश्र धातु और तांबा मिश्र धातु शामिल हैं।
»क्लैड सामग्री: फेरिटिक और ऑस्टेनिटिक स्टेनलेस स्टील
| वस्तु | विनिर्देश |
|---|---|
| कुल घनत्व | 6 - 150 मिमी |
| आवरण की मोटाई | 1.5 - 10 मिमी |
| चौड़ाई | अधिकतम. 3,800 मिमी |
| लंबाई | अधिकतम. 15,000 मिमी ¹ |
| पानी बुझ गया | अधिकतम. 12,400 मिमी ¹ |
| वजन प्रति प्लेट | न्यूनतम. 2 टी / अधिकतम. 20 टी |
| क्षेत्र | न्यूनतम. 6 वर्ग मीटर |
»आवरण सामग्री: तांबा मिश्र धातु
| वस्तु | विनिर्देश |
|---|---|
| कुल घनत्व | 6 - 65 मिमी |
| आवरण की मोटाई | 1.5 - 10 मिमी |
| चौड़ाई | अधिकतम. 3,800 मिमी |
| लंबाई | अधिकतम. 15,000 मिमी ¹ |
| पानी बुझ गया | अधिकतम. 12,400 मिमी ¹ |
| वजन प्रति प्लेट | न्यूनतम. 2 टी / अधिकतम. 20 टी |
| क्षेत्र | न्यूनतम. 6 वर्ग मीटर |
»आवरण सामग्री: निकल मिश्र धातु 625, 825
| वस्तु | विनिर्देश |
|---|---|
| कुल घनत्व | 6 - 120 मिमी |
| आवरण की मोटाई | 1.5 - 10 मिमी |
| चौड़ाई | अधिकतम. 3,800 मिमी |
| लंबाई | अधिकतम. 15,000 मिमी ¹ |
| पानी बुझ गया | अधिकतम. 12,400 मिमी ¹ |
| वजन प्रति प्लेट | न्यूनतम. 2 टी / अधिकतम. 14 टी |
| क्षेत्र | न्यूनतम. 6 वर्ग मीटर |
¹ अनुरोध पर आगे के आयाम
सामग्री
एक रोल -क्लैड शीट या प्लेट में एक आधार और एक कोटिंग परत सामग्री होती है।
हमारी क्लैड प्लेटों के लिए आधार सामग्री 100% लिंज़ में हमारे अपने इस्पात उत्पादन से आती है। क्लैडिंग सामग्री प्रसिद्ध निर्माताओं से स्लैब और प्लेटों के रूप में खरीदी जाती है।
उपयोग की जाने वाली आधार सामग्री मुख्य रूप से संरचनात्मक स्टील्स, बॉयलर और दबाव पोत स्टील्स और महीन दानेदार संरचनात्मक स्टील्स हैं जो अच्छी वेल्डेबिलिटी और व्यावहारिकता की विशेषता रखते हैं।
क्लैडिंग सामग्री के रूप में, हम फेरिटिक और ऑस्टेनिटिक स्टेनलेस स्टील, निकल और निकल आधारित मिश्र धातु, तांबा और तांबा {{1}निकल मिश्र धातु की आपूर्ति करते हैं जो उनके संबंधित संक्षारण गुणों की विशेषता रखते हैं।
अधिक विवरण नीचे लिंक किए गए ब्रोशर में पाया जा सकता है।
आधार सामग्री की सतहों को आम तौर पर रोल्ड स्थिति में या सैंडब्लास्टेड रूप में आपूर्ति की जाती है।
क्लैडिंग सामग्री की सतह आमतौर पर जमी हुई होती है। हम मानक के रूप में अनाज 80 के साथ जमीन की आपूर्ति करते हैं। अनुरोध पर आगे की ग्राइंडिंग की आपूर्ति की जा सकती है।
क्लैड स्टील प्लेट आधार सामग्री
हम मुख्य रूप से उपयोग करते हैं
»संरचनात्मक स्टील्स
» दबाव पोत स्टील्स
» लाइनपाइप स्टील्स
संबंधित मानकों और ग्राहक विशिष्टताओं की आवश्यकताओं के साथ-साथ क्लैडिंग सामग्री के आवश्यक संक्षारण प्रतिरोध के आधार पर, हम निम्नलिखित डिलीवरी शर्तें प्रदान करते हैं:
»जैसा कि सिम्युलेटेड परीक्षण के साथ रोल किया गया है
»सामान्यीकरण लुढ़का
»सामान्यीकृत (भट्ठी)
»सामान्यीकृत और संयमित
" क्वेंच्ड और टेम्पर्ड
»थर्मोमैकेनिकल रूप से लुढ़का हुआ और त्वरित ठंडा (टीएमसीपी)
आधार सामग्री: संरचनात्मक स्टील और दबाव पोत स्टील (EN 10025-2, EN 10028-2, EN 10028-3)
| मानक | इस्पात श्रेणी | रासायनिक संरचना (गर्मी विश्लेषण)% | यांत्रिक विशेषताएं | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| सी ¹) अधिकतम. | सी अधिकतम. | एमएन अधिकतम. | पी अधिकतम. | एस अधिकतम. | सीआर अधिकतम. | नी मैक्स. | मो मैक्स. | उपज शक्ति ¹) न्यूनतम.[एमपीए] | तन्य शक्ति ¹) [एमपीए] | तुलनीय ग्रेड एएसटीएम-स्टील ग्रेड | ||
| एन 10025-2 | S235JR | 0.17 | - | 1.40 | 0.035 | 0.035 | - | - | - | 235 | 360 - 510 | - |
| S355JR | 0.24 | 0.55 | 1.60 | 0.035 | 0.035 | - | - | - | 355 | 510 - 680 | - | |
| एन 10028-2 | पी235जीएच | 0.16 | 0.35 | 0.60 - 1.20 | 0.025 | 0.010 | 0.30 | 0.30 | 0.08 | 235 | 360 - 480 | ए285 ग्रेडसी |
| पी265जीएच | 0.20 | 0.40 | 0.80 - 1.40 | 0.025 | 0.010 | 0.30 | 0.30 | 0.08 | 265 | 410 - 530 | ए516 ग्रेड60 | |
| P295GH | 0.08 - 0.20 | 0.40 | 0.90 - 1.50 | 0.025 | 0.010 | 0.30 | 0.30 | 0.08 | 295 | 460 - 580 | ए516 ग्रेड65 | |
| P355GH | 0.10 - 0.22 | 0.60 | 1.10 - 1.70 | 0.025 | 0.010 | 0.30 | 0.30 | 0.08 | 355 | 510 - 650 | ए516 ग्रेड70 | |
| 16मो3 | 0.12 - 0.20 | 0.35 | 0.40 - 0.90 | 0.025 | 0.010 | 0.30 | 0.30 | 0.25 - 0.35 | 275 | 440 - 590 | - | |
| 20MnMoNi4-5 | 0.15 - 0.23 | 0.40 | 1.00 - 1.50 | 0.020 | 0.010 | 0.20 | 0.40 - 0.80 | 0.45 - 0.60 | 470 | 590 - 750 | ए533 टाइप बी क्लास2 | |
| 13CrMo4-5 | 0.08 - 0.18 | 0.35 | 0.40 - 1.00 | 0.025 | 0.010 | 0.70 - 1.15 | - | 0.40 - 0.60 | 300 | 450 - 600 | ए387 ग्रेड12 क्लास2 | |
| 10CrMo9-10 | 0.08 - 0.14 | 0.50 | 0.40 - 0.80 | 0.020 | 0.010 | 2.00 - 2.50 | - | 0.90 - 1.10 | 310 | 480 - 630 | - | |
| 12CrMo9-10 | 0.10 - 0.15 | 0.30 | 0.30 - 0.80 | 0.015 | 0.010 | 2.00 - 2.50 | 0.30 | 0.90 - 1.10 | 355 | 540 - 690 | ए387 ग्रेड22 क्लास2 | |
| 13CrMoV9-10 | 0.11 - 0.15 | 0.10 | 0.30 - 0.60 | 0.015 | 0.005 | 2.00 - 2.50 | 0.25 | 0.90 - 1.10 | 455 | 600 - 780 | ए542 टाइप डी क्लास4 | |
| एन 10028-3 | पी275 एनएच | 0.16 | 0.40 | 0.80 - 1.50 | 0.025 | 0.010 | 0.30 | 0.50 | 0.08 | 275 | 390 - 510 | ए516 ग्रेड60 |
| पी275 एनएल1 | 0.16 | 0.40 | 0.80 - 1.50 | 0.025 | 0.008 | 0.30 | 0.50 | 0.08 | 275 | 390 - 510 | ए516 ग्रेड60 | |
| पी275 एनएल2 | 0.16 | 0.40 | 0.80 - 1.50 | 0.020 | 0.005 | 0.30 | 0.50 | 0.08 | 275 | 390 - 510 | ए516 ग्रेड60 | |
| पी355 एनएच | 0.18 | 0.50 | 1.10 - 1.70 | 0.025 | 0.010 | 0.30 | 0.50 | 0.08 | 355 | 490 - 630 | ए516 ग्रेड70 | |
| पी355 एनएल1 | 0.18 | 0.50 | 1.10 - 1.70 | 0.025 | 0.008 | 0.30 | 0.50 | 0.08 | 355 | 490 - 630 | ए516 ग्रेड70 | |
| पी355 एनएल2 | 0.18 | 0.50 | 1.10 - 1.70 | 0.020 | 0.005 | 0.30 | 0.50 | 0.08 | 355 | 490 - 630 | ए516 ग्रेड70 | |
| पी460 एनएच | 0.20 | 0.60 | 1.10 - 1.70 | 0.025 | 0.010 | 0.30 | 0.80 | 0.10 | 460 | 570 - 730 | ए572 ग्रेड65 | |
| पी460 एनएल1 | 0.20 | 0.60 | 1.10 - 1.70 | 0.025 | 0.008 | 0.30 | 0.80 | 0.10 | 460 | 570 - 730 | ए572 ग्रेड65 | |
| पी460 एनएल2 | 0.20 | 0.60 | 1.10 - 1.70 | 0.020 | 0.005 | 0.30 | 0.80 | 0.10 | 460 | 570 - 730 | ए572 ग्रेड65 | |
आधार सामग्री: स्ट्रक्चरल स्टील्स और प्रेशर वेसल स्टील्स (एएसटीएम)
| मानक | इस्पात श्रेणी | रासायनिक संरचना (गर्मी विश्लेषण)% | यांत्रिक विशेषताएं | EN 10028 का तुलनीय स्टील ग्रेड | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| सी ¹)²) अधिकतम। | सी अधिकतम. | एमएन ²) अधिकतम। | पी अधिकतम. | एस अधिकतम. | सीआर अधिकतम. | नी मैक्स. | मो मैक्स. | उपज शक्ति ¹) न्यूनतम.[एमपीए] | तन्य शक्ति ¹) [एमपीए] | |||
| एएसटीएम | ए285 ग्रेडसी | 0.28 | - | 0.90 | 0.025 | 0.025 | - | - | - | 205 | 380 - 515 | पी235जीएच |
| ए516 ग्रेड60 | 0.21 | 0.15 - 0.40 | 0.60 - 0.90 | 0.025 | 0.025 | - | - | - | 220 | 415 - 550 | P275 | |
| ए516 ग्रेड65 | 0.24 | 0.15 - 0.40 | 0.85 - 1.20 | 0.025 | 0.025 | - | - | - | 240 | 450 - 585 | P355 | |
| ए516 ग्रेड70 | 0.27 | 0.15 - 0.40 | 0.85 - 1.20 | 0.025 | 0.025 | - | - | - | 260 | 485 - 620 | P355 | |
| ए572 ग्रेड65 प्रकार 1 | 0.23 | 0.40 | 1.65 | 0.040 | 0.050 | - | - | - | 450 | 550 से अधिक या उसके बराबर | P460 | |
| ए204 ग्रेड ए | 0.18 | 0.15 - 0.40 | 0.90 | 0.025 | 0.025 | - | - | 0.45 - 0.60 | 255 | 450 - 585 | 16मो3 | |
| ए204 ग्रेड बी | 0.20 | 0.15 - 0.40 | 0.90 | 0.025 | 0.025 | - | - | 0.45 - 0.60 | 275 | 485 - 620 | 16मो3 | |
| A302 ग्रेड बी | 0.20 | 0.15 - 0.40 | 1.15 - 1.50 | 0.025 | 0.025 | - | - | 0.45 - 0.60 | 345 | 550 - 690 | 18MnMo4-5 | |
| ए533 टाइप बी क्लास1 | 0.25 | 0.15 - 0.40 | 1.15 - 1.50 | 0.025 | 0.025 | - | 0.40 - 0.70 | 0.45 - 0.60 | 345 | 550 - 690 | 20MnMoNi4-5 | |
| ए533 टाइप बी क्लास2 | 0.25 | 0.15 - 0.40 | 1.15 - 1.50 | 0.025 | 0.025 | - | 0.40 - 0.70 | 0.45 - 0.60 | 485 | 620 - 795 | 20MnMoNi4-5 | |
| ए387 ग्रेड11 क्लास2 | 0.05 - 0.17 | 0.50 - 0.80 | 0.40 - 0.65 | 0.025 | 0.025 | 1.00 - 1.50 | - | 0.45 - 0.65 | 310 | 515 - 690 | 13CrMoSi5-5 | |
| ए387 ग्रेड12 क्लास2 | 0.05 - 0.17 | 0.15 - 0.40 | 0.40 - 0.65 | 0.025 | 0.025 | 0.80 - 1.15 | - | 0.45 - 0.60 | 275 | 450 - 585 | 13CrMo4-5 | |
| ए387 ग्रेड22 क्लास2 | 0.05 - 0.15 | 0.50 | 0.30 - 0.60 | 0.025 | 0.025 | 2.00 - 2.50 | - | 0.90 - 1.10 | 310 | 515 - 690 | 12CrMo9-10 | |
| ए542 टाइप डी क्लास4 | 0.11 - 0.15 | 0.10 | 0.30 - 0.60 | 0.015 | 0.010 | 2.00 - 2.50 | 0.25 | 0.90 - 1.10 | 380 | 585 - 760 | 13CrMoV9-10 | |
| ए841 ग्रेड ए क्लास1 | 0.20 | 0.15 - 0.50 | 0.70 - 1.60 | 0.030 | 0.030 | 0.25 | 0.25 | 0.08 | 345 | 485 - 620 | P355 | |
आधार सामग्री: फिटिंग स्टील्स और लाइनपाइप स्टील्स (एएसटीएम, एपीआई 5एल, डीएनवीजीएल-एसटी-एफ101)
| मानक | इस्पात श्रेणी | रासायनिक संरचना (गर्मी विश्लेषण)% | यांत्रिक विशेषताएं | एएसटीएम / डीएनवीजीएल / एपीआई का तुलनीय स्टील ग्रेड | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| सी ¹)²) अधिकतम। | सी अधिकतम. | एमएन ²) अधिकतम। | पी अधिकतम. | एस अधिकतम. | सीआर अधिकतम. | नी मैक्स. | Cu अधिकतम. | मो मैक्स. | वी अधिकतम. | उपज शक्ति ¹) न्यूनतम.[एमपीए] | तन्य शक्ति ¹) [एमपीए] | |||
| एएसटीएम | ए106 ग्रेडबी | 0.30 | 0.10 | 0.29 - 1.06 | 0.035 | 0.035 | 0.40 | 0.40 | 0.40 | 0.15 | 0.08 | 240 | 415 से बड़ा या उसके बराबर | एएसटीएम ए516 ग्रेड65 |
| ए672 ग्रेडसी60 | 0.21 | 0.15 - 0.40 | 0.60 - 0.90 | 0.025 | 0.025 | - | - | - | - | - | 220 | 415 - 550 | एएसटीएम ए516 ग्रेड60 | |
| ए672 ग्रेडसी70 | 0.27 | 0.15 - 0.40 | 0.85 - 1.20 | 0.025 | 0.025 | - | - | - | - | - | 260 | 485 - 620 | एएसटीएम ए516 ग्रेड70 | |
| एएसटीएम ए860 | डब्ल्यूपीएचवाई 42 | - | - | - | - | - | - | - | - | - | - | 290 | 415 - 585 | - |
| डब्ल्यूपीएचवाई 52 | 0.20 | 0.15 - 0.40 | 1.00 - 1.45 | 0.030 | 0.010 | 0.30 | 0.50 | 0.35 | 0.25 | 0.10 | 360 | 455 - 625 | - | |
| डब्ल्यूपीएचवाई 60 | 0.20 | 0.15 - 0.40 | 1.00 - 1.45 | 0.030 | 0.010 | 0.30 | 0.50 | 0.35 | 0.25 | 0.10 | 415 | 515 - 690 | - | |
| डब्ल्यूपीएचवाई 65 | 0.20 | 0.15 - 0.40 | 1.00 - 1.45 | 0.030 | 0.010 | 0.30 | 0.50 | 0.35 | 0.25 | 0.10 | 450 | 530 - 705 | - | |
| एपीआई 5एल | ग्रेडबी - पीएसएल2 | 0.22 | 0.45 | 1.20 | 0.025 | 0.015 | - | - | - | - | - | 245 - 450 | 415 - 655 | डीएनवीजीएल सॉल 245 |
| एक्स52 - पीएसएल2 | 0.22 | 0.45 | 1.40 | 0.025 | 0.015 | - | - | - | - | - | 360 - 530 | 460 - 760 | डीएनवीजीएल सॉल 360 | |
| एक्स60 - पीएसएल2 | 0.12 | 0.45 | 1.60 | 0.025 | 0.015 | - | - | - | - | - | 415 - 565 | 520 - 760 | डीएनवीजीएल सॉल 415 | |
| एक्स65 - पीएसएल2 | 0.12 | 0.45 | 1.60 | 0.025 | 0.015 | - | - | - | - | - | 450 - 600 | 535 - 760 | डीएनवीजीएल सॉल 450 | |
| डीएनवीजीएल-एसटी-एफ101 | SAWL 245 | 0.12 | 0.40 | 1.25 | 0.020 | 0.010 | 0.30 | 0.30 | 0.35 | 0.10 | 0.04 | 245 - 450 | 415 - 760 | एपीआई 5एल ग्रेडबी |
| SAWL 360 | 0.12 | 0.45 | 1.65 | 0.020 | 0.010 | 0.50 | 0.50 | 0.50 | 0.50 | 0.05 | 360 - 525 | 460 - 760 | एपीआई 5L X52 | |
| SAWL 415 | 0.12 | 0.45 | 1.65 | 0.020 | 0.010 | 0.50 | 0.50 | 0.50 | 0.50 | 0.08 | 415 - 565 | 520 - 760 | एपीआई 5L X60 | |
| SAWL 450 | 0.12 | 0.45 | 1.65 | 0.020 | 0.010 | 0.50 | 0.50 | 0.50 | 0.50 | 0.10 | 450 - 570 | 535 - 760 | एपीआई 5एल एक्स65 | |
क्लैडिंग: स्टेनलेस स्टील्स और गर्मी प्रतिरोधी स्टील्स
हम मुख्य रूप से उपयोग करते हैं
» फेरिटिक और ऑस्टेनिटिक स्टेनलेस स्टील्स और गर्मी प्रतिरोधी स्टील्स
»निकेल और निकल-आधारित मिश्रधातुएँ
» तांबा और तांबा {{0}मिश्र धातु
EN 10088 / SEW 470 ग्रेड
| मानक | EN सामग्री संख्या | इस्पात श्रेणी | रासायनिक संरचना (गर्मी विश्लेषण) % (अर्क) | माध्य पिटिंग प्रतिरोध समतुल्य संख्या (PREN) Cr {{0}Mo +16N [%] | तुलनीय ASTM A240 / ASME SA240 प्रकार | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| सी अधिकतम. | सी अधिकतम. | एमएन अधिकतम. | पी अधिकतम. | एस अधिकतम. | करोड़ | नी | एमओ | अन्य | |||||
| एन 10088 | 1.4000 | X6Cr13 | 0.08 | 1.0 | 1.0 | 0.040 | 0.030 | 12.0 - 14.0 | - | - | - | - | 410S |
| 1.4301 | X5CrNi18-10 | 0.07 | 1.0 | 2.0 | 0.045 | 0.030 | 17.5 - 19.5 | 8.0 - 10.5 | - | एन 0.10 से कम या उसके बराबर | - | 304 | |
| 1.4306 | X2CrNi19-11 | 0.03 | 1.0 | 2.0 | 0.045 | 0.030 | 18.0 - 20.0 | 10.0 - 12.0 | - | एन 0.10 से कम या उसके बराबर | - | 304L | |
| 1.4541 | X6CrNiTi18-10 | 0.08 | 1.0 | 2.0 | 0.045 | 0.030 | 17.0 - 19.0 | 9.0 - 12.0 | - | 5xC | - |
321 |
| |
| 1.4550 | X6CrNiNb18-10 | 0.08 | 1.0 | 2.0 | 0.045 | 0.015 | 17.0 - 19.0 | 9.0 - 12.0 | - | 10xC < Nb 1.00 से कम या उसके बराबर | - | 347 | |
| 1.4401 | X5CrNiMo17-12-2 | 0.07 | 1.0 | 2.0 | 0.045 | 0.030 | 16.5 - 18.5 | 10.0 - 13.0 | 2.0 - 2.5 | एन 0.10 से कम या उसके बराबर | 25 | 316 | |
| 1.4404 | X2CrNiMo17-12-2 | 0.03 | 1.0 | 2.0 | 0.045 | 0.030 | 16.5 - 18.5 | 10.0 - 13.0 | 2.0 - 2.5 | एन 0.10 से कम या उसके बराबर | 25 | 316L | |
| 1.4571 | X6CrNiMoTi17-12-2 | 0.08 | 1.0 | 2.0 | 0.045 | 0.030 | 16.5 - 18.5 | 10.5 - 13.5 | 2.0 - 2.5 | 5xC | 25 |
316ति |
| |
| 1.4432 | X2CrNiMo17-12-3 | 0.03 | 1.0 | 2.0 | 0.045 | 0.030 | 16.5 - 18.5 | 10.5 - 13.0 | 2.5 - 3.0 | एन 0.10 से कम या उसके बराबर | 27 | 316एल मॉड मो 2.5 से अधिक या उसके बराबर | |
| 1.4435 | X2CrNiMo18-14-3 | 0.03 | 1.0 | 2.0 | 0.045 | 0.030 | 17.0 - 19.5 | 12.5 - 15.0 | 2.5 - 3.0 | एन 0.10 से कम या उसके बराबर | 28 | 316एल मॉड मो 2.5 से अधिक या उसके बराबर | |
| 1.4429 | X2CrNiMoN17-13-3 | 0.03 | 1.0 | 2.0 | 0.045 | 0.015 | 16.5 - 18.5 | 11.0 - 14.0 | 2.5 - 3.0 | N = 0.12 - 0.22 | 29 | 316LN मॉड मो 2.5 से अधिक या उसके बराबर | |
| 1.4438 | X2CrNiMo18-15-4 | 0.03 | 1.0 | 2.0 | 0.045 | 0.030 | 17.5 - 19.5 | 13.0 - 16.0 | 3.0 - 4.0 | एन 0.10 से कम या उसके बराबर | 31 | 317L | |
| 1.4439 | X2CrNiMoN17-13-5 | 0.03 | 1.0 | 2.0 | 0.045 | 0.030 | 16.5 - 18.5 | 12.5 - 14.5 | 4.0 - 5.0 | N = 0.12 - 0.22 | 35 | 317LMN | |
| एसईडब्ल्यू 470 | 1.4828 | X15CrNiSi20-12 | 0.20 | 1.5 - 2.5 | 2.0 | 0.045 | 0.015 | 19.0 - 21.0 | 11.0 - 13.0 | - | एन 0.10 से कम या उसके बराबर | - | - |
एएसटीएम ए240/एएसएमई एसए240 ग्रेड
| मानक | यूएनएस नंबर | इस्पात श्रेणी | रासायनिक संरचना (गर्मी विश्लेषण) % (अर्क) | माध्य पिटिंग प्रतिरोध समतुल्य संख्या (PREN) Cr {{0}Mo +16N [%] | EN 10088 का तुलनीय ग्रेड | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| सी अधिकतम. | सी अधिकतम. | एमएन अधिकतम. | पी अधिकतम. | एस अधिकतम. | करोड़ | नी | एमओ | अन्य | |||||
| एएसटीएम ए240औरएएसएमई SA240 | S41008 | 410S | 0.08 | 1.00 | 1.0 | 0.040 | 0.030 | 11.5 - 13.5 | अधिकतम. 0.60 | - | - | - | 1.4000 |
| S30400 | 304 | 0.07 | 0.75 | 2.0 | 0.045 | 0.030 | 17.5 - 19.5 | 8.0 - 10.5 | - | एन 0.10 से कम या उसके बराबर | - | 1.4301 | |
| S30403 | 304L | 0.03 | 0.75 | 2.0 | 0.045 | 0.030 | 17.5 - 19.5 | 8.0 - 12.0 | - | एन 0.10 से कम या उसके बराबर | - | 1.4306 | |
| S32100 | 321 | 0.08 | 0.75 | 2.0 | 0.045 | 0.030 | 17.0 - 19.0 | 9.0 - 12.0 | - | 5x(C+N) | - |
1.4541 |
| |
| S34700 | 347 | 0.08 | 0.75 | 2.0 | 0.045 | 0.030 | 17.0 - 19.0 | 9.0 - 13.0 | - | 10xC < Nb 1.00 से कम या उसके बराबर | - | 1.4550 | |
| S31600 | 316 | 0.08 | 0.75 | 2.0 | 0.045 | 0.030 | 16.0 - 18.0 | 10.0 - 14.0 | 2.0 - 3.0 | एन 0.10 से कम या उसके बराबर | 25 | 1.4401 | |
| S31603 | 316L | 0.03 | 0.75 | 2.0 | 0.045 | 0.030 | 16.0 - 18.0 | 10.0 - 14.0 | 2.0 - 3.0 | एन 0.10 से कम या उसके बराबर | 25 | 1.4404 | |
| - | 316एल मॉड मो 2.5 से अधिक या उसके बराबर | 0.03 | 0.75 | 2.0 | 0.045 | 0.030 | 16.0 - 18.0 | 10.0 - 14.0 | 2.5 - 3.0 | N = 0.10 - 0.16 | 27 | 1.4432/1.4435 | |
| S31635 | 316ति | 0.08 | 0.75 | 2.0 | 0.045 | 0.030 | 16.0 - 18.0 | 10.0 - 14.0 | 2.0 - 3.0 | 5x(C+N) | 25 |
1.4571 |
| |
| S31653 | 316LN | 0.03 | 0.75 | 2.0 | 0.045 | 0.030 | 16.0 - 18.0 | 10.0 - 14.0 | 2.0 - 3.0 | N = 0.10 - 0.16 | 27 | - | |
| - | 316LN मॉड मो 2.5 से अधिक या उसके बराबर | 0.03 | 0.75 | 2.0 | 0.045 | 0.030 | 16.0 - 18.0 | 10.0 - 14.0 | 2.5 - 3.0 | N = 0.10 - 0.16 | 29 | 1.4429 | |
| S31703 | 317L | 0.03 | 0.75 | 2.0 | 0.045 | 0.030 | 18.0 - 20.0 | 11.0 - 15.0 | 3.0 - 4.0 | एन 0.10 से कम या उसके बराबर | 31 | 1.4438 | |
| S31726 | 317LMN | 0.03 | 0.75 | 2.0 | 0.045 | 0.030 | 17.0 - 20.0 | 13.5 - 17.5 | 4.0 - 5.0 | N = 0.10 - 0.20 | 35 | 1.4439 | |
आवरण: विशेष इस्पात, गैर -लौह धातुएँ और मिश्र धातुएँ
| एएसटीएम | मिश्र धातु प्रकार | रासायनिक संरचना (गर्मी विश्लेषण) % (अर्क) | माध्य पिटिंग प्रतिरोध समतुल्य संख्या (PREN) Cr {{0}Mo +16N [%] | EN सामग्री संख्या | तुलनीय ग्रेड | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| सी अधिकतम. | सी अधिकतम. | एमएन अधिकतम. | पी अधिकतम. | एस अधिकतम. | करोड़ | नी | एमओ | अन्य | एन / दीन / सीना | VdTÜV सामग्री शीट | ||||
| बी 409 यूएनएस एन08800 | मिश्रधातु 800 | 0.10 | 1.00 | 1.5 | 0.045 | 0.015 | 19.0 - 23.0 | 30.0 - 35.0 | - | अल=0.15 - 0.60 Ti=0.15 - 0.60 Cu 0.75 से कम या उसके बराबर, Fe 39.5 से अधिक या उसके बराबर | - | 1.4876 | एसईडब्ल्यू 470 | 412 |
| ए 240/ए 240एम यूएनएस एन08904 | मिश्र धातु 904 एल | 0.02 | 1.00 | 2.0 | 0.045 | 0.035 | 19.0 - 23.0 | 23.0 - 28.0 | 4.0 - 5.0 | Cu=1.0 - 2.0 N 0.10 से कम या उसके बराबर | 36 | 1.4539 | - | 421 |
| बी 709 यूएनएस एन08028 | मिश्रधातु 28 | 0.03 | 1.00 | 2.5 | 0.030 | 0.030 | 26.0 - 28.0 | 29.5 - 32.5 | 3.0 - 4.0 | घन=0.60 - 1.40 | 39 | 1.4563 | एन 10088 | - |
| बी 677 यूएनएस एन08926 | मिश्र धातु 926 | 0.02 | 0.50 | 2.0 | 0.030 | 0.010 | 19.0 - 21.0 | 24.0 - 26.0 | 6.0 - 7.0 | घन=0.50 - 1.50 एन=0.15 - 0.25 | 44 | 1.4529 | - | 502 |
| बी 463 यूएनएस एन08020 | मिश्रधातु 20 | 0.07 | 1.00 | 2.0 | 0.045 | 0.035 | 19.0 - 21.0 | 32.0 - 38.0 | 2.0 - 3.0 | Cu=3.0 - 4.0 8xC < (Nb+Ta) < 1.0 | 28 | 2.4660 | दीन 17744 | - |
| बी 424 यूएनएस एन08825 | मिश्रधातु 825 | 0.05 | 0.50 | 1.0 | - | 0.030 | 19.5 - 23.5 | 38.0 - 46.0 | 2.5 - 3.5 | Cu=1.5 - 3.0 Ti=0.60 - 1.20 Fe > 22.0, Al <0.2 | 31 | 2.4858 | दीन 17744 | 432 |
| बी 443 यूएनएस एन06625 | मिश्रधातु 625 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 20.0 - 23.0 | > 58.0 | 8.0 - 10.0 | Fe <5.0, (Co <1.0) Nb=3.15 - 4.15 Al <0.40, Ti <0.40 | 51 | 2.4856 | दीन 17744 | 499 |
| बी 575 यूएनएस एन06022 | मिश्र धातु सी 22 | 0.015 | 0.08 | 0.5 | 0.020 | 0.020 | 20.0 - 22.5 | आराम | 12.5 - 14.5 | Fe=2.0 - 6.0 W=2.5 - 3.5 V < 0.35, Co < 2.50 | 66 | 2.4602 | दीन 17744 | 479 |
| बी 575 यूएनएस एन06455 | मिश्र धातु सी 4 | 0.015 | 0.08 | 1.0 | 0.040 | 0.030 | 14.0 - 18.0 | आराम | 14.0 - 17.0 | Fe <3.0 Ti <0.70 Co <2.0 | 67 | 2.4610 | दीन 17744 | 424 |
| बी 575 यूएनएस एन10276 | मिश्र धातु सी 276 | 0.01 | 0.08 | 1.0 | 0.040 | 0.030 | 14.5 - 16.5 | आराम | 15.0 - 17.0 | डब्ल्यू=3.0 - 4.5 फ़े=4.0 - 7.0 सह <2.5, वी <0.35 | 68 | 2.4819 | दीन 17744 | 400 |
| बी 575 यूएनएस एन06059 | मिश्रधातु 59 | 0.01 | 0.10 | 0.5 | 0.015 | 0.010 | 22.0 - 24.0 | आराम | 15.0 - 16.5 | अल=0.1 - 0.4 Fe < 1.5, Co < 0.3 Cu < 0.5 | 75 | 2.4605 | दीन 17744 | 505 |
| बी 333 यूएनएस एन10665 | मिश्र धातु बी 2 | 0.02 | 0.10 | 1.0 | 0.040 | 0.030 | 1.0 | आराम | 26.0 - 30.0 | Fe <2.0 Co <1.00 | - | 2.4617 | दीन 17744 | 436 |
| बी 168 यूएनएस एन06600 | मिश्रधातु 600 | 0.15 | 0.50 | 1.0 | - | 0.015 | 14.0 - 17.0 | > 72.0 | - | Fe=6.0 - 10.0 Cu <0.50 | - | 2.4816 | दीन 17742 | 305 |
| बी 127 यूएनएस एन04400 | मिश्रधातु 400 | 0.30 | 0.50 | 2.0 | - | 0.024 | - | > 63.0 | - | Cu=28.0 - 34.0 Fe <2.5 | - | 2.4360 | दीन 17743 | 263 |
| बी 162 यूएनएस एन02200 | मिश्रधातु 200 | 0.15 | 0.35 | 0.35 | - | 0.010 | - | > 99.00 | - | Fe <0.4 Cu <0.25 | - | 2.4066 | दीन 17740 | - |
| बी 162 यूएनएस एन02201 | मिश्रधातु 201 | 0.02 | 0.35 | 0.35 | - | 0.010 | - | > 99.00 | - | Fe <0.4 Cu <0.25 | - | 2.4068 | - | 345 |
| बी 152 यूएनएस सी10300 | ताँबा | - | - | - | 0.001 - 0.005 | - | - | - | - | घन > 99.95 | - | 2.0070 | दीन 1787 | - |
| बी 152 यूएनएस सी12200 | ताँबा | - | - | - | 0.015 - 0.040 | - | - | - | - | Cu > 99.90 | - | सीडब्ल्यू 024 ए | - | - |
| बी 171 यूएनएस सी70600 | मिश्र धातु CuNi 90/10 | - | - | 1.0 | - | - | - | 9.0 - 11.0 | - | Fe=1.0 - 1.8, Cu विश्राम, Zn <1.0, Pb <0.05 | - | सीडब्ल्यू 352 एच | एन 1652 | 420 |
| बी 171 यूएनएस सी71500 | मिश्र धातु CuNi 70/30 | 0.05 | - | 1.0 | - | - | - | 29.0 - 33.0 | - | Fe=0.40 - 1.0, Cu शेष Zn <1.0, Pb <0.05 | - | सीडब्ल्यू 354 एच | - | - |
विशिष्ट उत्पाद
| उत्पाद | इस्पात श्रेणी | मोटाई (मिमी) |
| अत्यधिक अम्लीय गैस के लिए पाइपलाइन | S31254+Q345B | 8-20 |
| निकल आधारित मिश्र धातु आवरण इस्पात | 825+X65 | 3+22 |
| लिफ्ट के लिए कोल्ड- रोल्ड स्टील शीट | 304एल+बीडीटी01+304एल | |
| प्रीकास्ट कंक्रीट मोल्ड के अनुप्रयोग के लिए विशेष फेरिटिक स्टेनलेस स्टील क्लैड प्लेट | विशेष फेरिटिक स्टेनलेस स्टील + Q345 | 10 |
| डुप्लेक्स स्टेनलेस स्टील क्लैड प्लेट | S32205 +Q345C |
4+20 |
| घिसाव के लिए क्लैड प्लेट-प्रतिरोधक पाइप 30Cr13+Q235B | 30Cr13+Q235B | 6+8 |
| संक्षारण प्रतिरोधी पाइपलाइन के लिए क्लैड प्लेट | 316L+Q345B |
3+10
|
|
इस्पात श्रेणी |
|
Q235B+304,Q345B+304,Q235B+304L,Q345B+304L,S355JR+410,A537CL1+410,A516Gr70+410, A516Gr70(NACE)+410,P265GH+410,S355JR{{6} A516Gr 70+304L,A516Gr70+316,A516Gr70+316L,A537CL1+304,A537CL1+304L,A537CL1 +316L,P265GH+904L,A516Gr70+904L,A537CL1+904L |
उत्पाद व्यवहार्यता
विद्युत अभियन्त्रण
जलविद्युत उद्योग में तलछट तल छेद, डायवर्जन तल आउटलेट, लॉक पुलिया और गेट में उपयोग किए जाने वाले स्टील लाइनर के लिए, बुनियादी आवश्यकताएं उच्च पहनने के प्रतिरोध, अच्छे प्रभाव प्रतिरोध और पर्याप्त संक्षारण प्रतिरोध हैं। लाइनर का उपयोग मुख्य रूप से साइलो, हॉपर, शूट, डिहाइड्रेटर और अन्य भागों के लिए किया जाता है।
अधिक सख्ती से पर्यावरण संरक्षण नीतियों के कारण, हवा में SO2 को कम करने के लिए कुछ वायु डिसल्फराइजेशन परियोजनाएं लागू की जाती हैं। उन परियोजनाओं के लिए, क्लैड स्टील प्लेटें थर्मल पावर प्लांटों की पसंदीदा सामग्री बन जाएंगी।
दबाव पोत, भंडारण टैंक
क्लैड स्टील प्लेटें उच्च कीमत वाली धातुओं या मिश्र धातुओं की खपत को कम कर सकती हैं, और परियोजना लागत को काफी कम कर सकती हैं। क्लैड स्टील में उत्कृष्ट यांत्रिक गुण होते हैं। आधार सामग्री और क्लैडिंग परत दृढ़ता से धातुकर्म संयोजन बना सकती है।
क्लैड स्टील को विभिन्न प्रकार के गर्म दबाव, झुकने, काटने, वेल्डिंग आदि के साथ संसाधित किया जा सकता है। भंडारण टैंक के अनुप्रयोगों के अनुसार, आधार सामग्री को Q235B, Q345R कार्बन स्टील्स और अन्य पोत स्टील्स से चुना जा सकता है। क्लैडिंग परत ऑस्टेनिटिक स्टेनलेस स्टील जैसे 304, 316L, डुप्लेक्स स्टेनलेस स्टील, इत्यादि हो सकती है।
विभिन्न रासायनिक भंडारण टैंकों की संपत्ति आवश्यकताओं को पूरा करने के लिए सामग्रियों और मोटाई को स्वतंत्र रूप से जोड़ा जा सकता है।
पेट्रोकेमिकल उद्योग
क्लैड स्टील का व्यापक रूप से पेट्रोकेमिकल उपकरणों में कंटेनर, टावर, हीट एक्सचेंजर्स, पाइप के रूप में उपयोग किया गया है। उच्च {{1}सल्फर, उच्च - कच्चे तेल को परिष्कृत करने के लिए, क्लैड स्टील मुख्य रिफाइनिंग उपकरण जैसे वैक्यूम टावर, अवशोषण टावर, फ्रैक्शनिंग टावर और स्टेबलाइजर्स में उपयोग किए जाने वाले कार्बन स्टील और स्टेनलेस स्टील को प्रतिस्थापित कर सकता है, जो संक्षारण प्रतिरोध, गर्मी प्रतिरोध, साथ ही उपकरण की सेवा जीवन को बढ़ाता है। उच्च H2S, SO और नाइट्रोजन आयनों वाले तेल और प्राकृतिक गैस क्षेत्रों के विकास में क्लैड स्टील के फायदे अधिक स्पष्ट हैं।
कोयला रसायन उद्योग
चीन के पास प्रचुर मात्रा में कोयला संसाधन हैं और बड़े पैमाने का कोयला उद्योग अपने अनुप्रयोगों के लिए नई ऊर्जा बचत सामग्री की मांग कर रहा है। स्टेनलेस स्टील क्लैड प्लेटों का उपयोग उनके उत्कृष्ट प्रदर्शन के लिए कोयला रासायनिक गैसीकरण, द्रवीकरण, कोकिंग और कोयला टार रसायनों के उपकरणों में व्यापक रूप से किया गया है।
रचनात्मक मोल्डिंग प्लेट
निर्माण उद्योग के विकास के साथ, निर्माणात्मक मोल्ड प्लेटों का बड़े पैमाने पर उपयोग किया जाएगा। वर्तमान में कार्बन स्टील का उपयोग मुख्य रूप से बाजार में निर्माणात्मक मोल्ड प्लेटों के रूप में किया जाता है।
कुछ उच्च गुणवत्ता वाले उत्पादों में कुछ शुद्ध फेरिटिक और ऑस्टेनिटिक स्टेनलेस स्टील का उपयोग किया जाता है। लेकिन कार्बन स्टील, शुद्ध फेरिटिक स्टेनलेस स्टील या शुद्ध ऑस्टेनिटिक स्टेनलेस स्टील के नुकसान निर्माणात्मक मोल्ड प्लेटों के क्षेत्र में इसके उपयोग को सीमित करते हैं। कार्बन स्टील के लिए, इसमें संक्षारण प्रतिरोध कम है और सतह की गुणवत्ता कम है।
फेरिटिक स्टेनलेस स्टील के लिए, इसमें बहुत कम तापमान की कठोरता होती है, जबकि ऑस्टेनिटिक स्टेनलेस स्टील के लिए, इसमें फेरोमैग्नेटिज्म नहीं होता है जो साइड मोल्ड प्लेटों की स्थापना के लिए महत्वपूर्ण है।
कार्बन स्टील और फेरिटिक स्टेनलेस स्टील के संयोजन से, क्लैड स्टील संक्षारण प्रतिरोध और क्रूरता का सबसे अच्छा मिलान प्राप्त कर सकता है, और इसलिए इसमें उज्ज्वल अनुप्रयोग संभावनाएं हो सकती हैं।
मोबाइल कंटेनर और सहायक परिवहन उपकरण
ग्लाइकोल, जैतून का तेल, रसायन और अन्य तरल पदार्थों के लिए टैंक या समर्पित टैंकरों के निर्माण के लिए।
|
के लिए इस्तेमाल होता है |
उत्तेजित रिएक्टर, टॉवर, हीट एक्सचेंजर्स, अवक्षेपण टैंक, अलवणीकरण उपकरण, रंगाई उपकरण, बाष्पीकरणकर्ता, बॉयलर, दबाव शेल, भाप जनरेटर, गार्ड प्लेट, पाइपलाइन, जहाज प्लेट, अपतटीय निर्माण, आदि। |
||||||||
|
अनुप्रयोग |
रसायन, तेल और गैस, धातु विज्ञान, जहाज निर्माण, बिजली संयंत्र, आदि। |
||||||||
|
बेस प्लेट सामग्री |
तलछटी इस्पात |
क्रोमियम-मोलिब्डेनम स्टील |
स्टेनलेस स्टील |
||||||
|
ए516 जीआर.60/70 ए516 जीआर.70 ए572 ग्रेड 50 ए302 ग्रेड बी/सी ए533 ग्रेड बी/सी ए516 जीआर.60/70 |
ए387 जीआर.12-2 ए387 जीआर.11-2 ए387 जीआर.22-2 |
एसएस304 एसएस316एल |
|||||||
|
उड़न तश्तरी सामग्री |
क्रोमियम स्टेनलेस स्टील्स |
ऑस्टेनिटिक स्टेनलेस स्टील्स |
सुपर ऑस्टेनिटिक स्टेनलेस स्टील्स |
द्विदिश स्टेनलेस स्टील्स |
निकल मिश्र धातु |
टाइटेनियम मिश्र |
तांबे की मिश्रधातुएँ |
ज़िरकोनियम मिश्र |
एल्यूमिनियम मिश्र धातु |
|
एसएस430टीआई एसएस430 |
एसएस304 S304L एसएस321 एसएस316एल एसएस317एल एसएस310एस |
S31254 यूएनएस एन08904 यूएनएस एन08367 |
S31803 S32205 S32304 S32507 |
यूएनएस N02200 यूएनएस N02200 यूएनएस एन04400 यूएनएस एन10276 यूएनएस N06022 यूएनएस एन06455 यूएनएस N06600 यूएनएस एन06625 यूएनएस एन08800 यूएनएस एन08810 यूएनएस एन08825 |
ग्रेड 1 ग्रेड 2 ग्रेड 3 ग्रेड 4 ग्रेड 9 ग्रेड 11 |
C11000 C10100 C26800 C26000 C70600 C71500 C46400 C70600 C71500 |
यूएनएस R60700 यूएनएस R60702 यूएनएस R60705 |
1060 |
|
लोकप्रिय टैग: a516gr70+304 क्लैड स्टील प्लेट, चीन a516gr{3}} क्लैड स्टील प्लेट निर्माता, आपूर्तिकर्ता, कारखाना
